Descrizione
Kit fissaggio completo per 4 moduli fotovoltaici tetto a falda
Kit struttura di sostegno per tetto a falda con tegola o coppo per pannelli solari fotovoltaici.
Questo kit strutture per tetto a falda è strutturato in modo tale da permetterti di montare 4 moduli fotovoltaici.
In particolare, il kit KSP4 è formato da 25 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

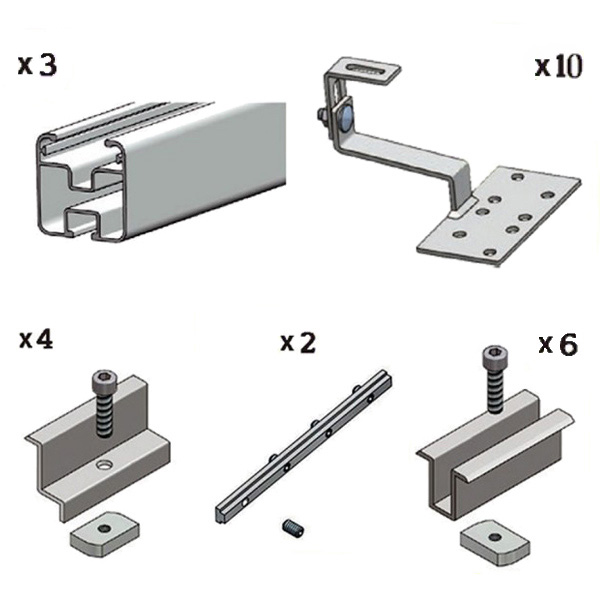

Il kit è formato da:
– 3 Profili longherone in alluminio da 3,15 mt.
– 10 Staffa per tegola con doppia regolazione in acciaio zincato
– 4 Morsetti finali con blocchetto eccentrico e vite
– 2 Barrette di allineamento longherone
– 6 Morsetti centrali con blocchetto eccentrico e vite
Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.
Le fasi di montaggio del kit KSP4 sono le seguenti:
1. Fissare sotto le tegole le 10 Staffe e regolare l’altezza alle estremità secondo le proprie esigenze;
2. Tagliare 1 profilo in due parti uguali ed unirle, mediante le 2 barrette di allineamento, ai 2 profili interi, ottenendo due longheroni di circa 4,80 mt ciascuno;
3. Fissare sulle staffe i 2 profili longherone ricavati, in modo da ottenere due sbarre parallele equidistanti;
4. Appoggiare delicatamente i 4 pannelli fotovoltaici sui profili e bloccare le parti esterne con i 4 morsetti finali e quelle centrali con i 6 morsetti centrali.
