Descrizione

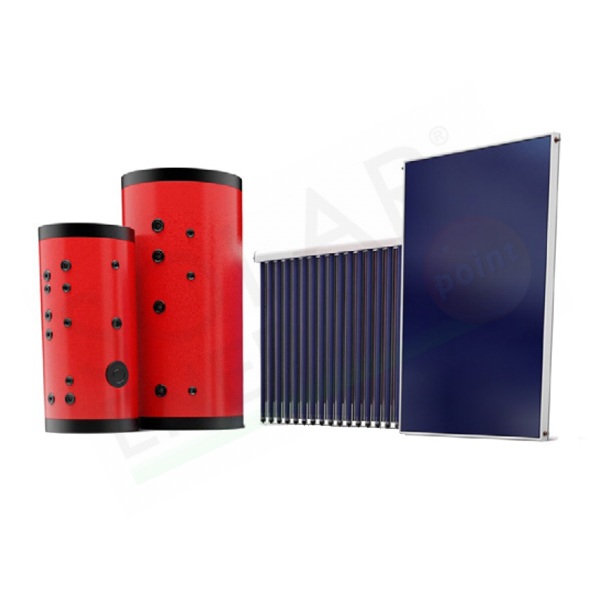

CMG Solari Kit FOR X 302-5 – Sistema a circolazione forzata 300 litri
I sistemi a circolazione forzata utilizzano una pompa per movimentare il fluido termovettore e, per questo, non sono soggetti a vincoli di posizione reciproca tra bollitore e collettore.
Questi sistemi possono essere impiegati per la produzione di acqua calda sanitaria.
Variando la superficie del campo solare e il volume del bollitore, si possono coprire le esigenze di fabbricati di qualsiasi dimensione.
Esempi di installazione
Caratteristiche:
– Gestione automatizzata dell’impianto
– Massima modularità e flessibilità di installazione
– Scelta tra collettori vetrati piani (verticali o orizzontali a differenti inclinazioni) o a tubi sottovuoto U-pipe con concentratore parabolico (CPC)
– Strutture disponibili a differenti inclinazioni.
– Kit completo di: bollitore, collettore/i, struttura di supporto, centralina differenziale, gruppo di spinta e sicurezza con sistema di carico e scarico ed attacco per il vaso di espansione, regolatore di portata, raccorderia e liquido antigelo.
– Garanzia di 5 anni su bollitore e collettore/i
– Garanzia di 2 anni sul resto dei componenti
Specifiche tecniche
2 x CMG SOLARI EXCEL 2500 – COLLETTORE PIANO SELETTIVO VERTICALE 2.5 MQ:
Collettore vetrato piano selettivo verticale con telaio in alluminio anodizzato, assorbitore full plate con arpa in rame saldata al laser e trattamento altamente selettivo Blue-Select.
1 x CMG SOLARI DS 300 – BOLLITORE A 2 SERPENTINI PER ACS 300 LITRI:
Serbatoio verticale a doppio serpentino per produzione ACS con trattamento interno di vetrificazione liquida a 850°C, secondo DIN 4753 e 2 anodi di magnesio (EN 12438).
GRUPPO DI CIRCOLAZIONE SolarGROUP
Stazione solare con circolatore inverter ad alta efficienza e controllo di stato, disareatore automatico e regolatore di portata.
CENTRALINA TouchSOLAR(+)
Centralina differenziale a 3 (ove previsto a 6) sonde con relè a commutazione e configurazioni multiple di funzionamento.
VASO DI ESPANSIONE ACS
Vaso di espansione per ACS con membrana intercambiabile secondo DIN 4807.
MISCELATORE TERMOSTATICO
Valvola miscelatrice termostatica con protezione antiscottatura, range di impostazione 30-60 °C.
STRUTTURA DI SUPPORTO
Lamierati in acciaio zincato DX51D-Z, spessore 1,5mm. Disponibile per tetto piano (incl. 15, 30, 45-60°) e tetto a falda
FLUSSIMETRO
Regolatore di portata con valvola a sfera per regolazione e scala graduata, resistente a temperatura continua di 120°C.
LIQUIDO ANTIGELO
Glicole monopropilenico atossico (da diluire con acqua secondo le proporzioni indicate nel Manuale di Installazione)
Principio di funzionamento
Il sistema a circolazione forzata prevede l’utilizzo di una pompa a bassa prevalenza (gruppo di circolazione o circolatore) per la movimentazione del fluido termovettore, così da attuare il trasferimento del calore dai collettori solari all’accumulo (bollitore). Una centralina differenziale provvede ad attivare e disattivare il gruppo di circolazione, a seconda delle necessità e della quantità di radiazione solare disponibile.
- Collettore/i
- Bollitore
- Gruppo di circolazione
- Centralina
- Vaso di espansione
- Miscelatore termostatico
- Caldaia
- Rete di ricircolo
- Utenza
- Rete idrica
| Download | |
|---|---|
| Scheda Tecnica |
|
