Descrizione

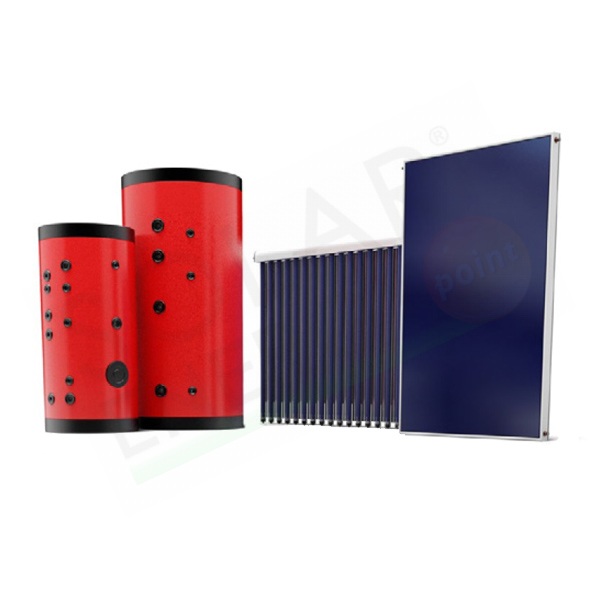

CMG Solari Kit FOR S 201-2.5 H – Sistema a Circolazione Forzata 200 Litri
I sistemi a circolazione forzata utilizzano una pompa per movimentare il fluido termovettore e, per questo, non sono soggetti a vincoli di posizione reciproca tra bollitore e collettore.
Questi sistemi possono essere impiegati per la produzione di acqua calda sanitaria.
Variando la superficie del campo solare e il volume del bollitore, si possono coprire le esigenze di fabbricati di qualsiasi dimensione.
Esempi di installazione
Caratteristiche:
– Gestione automatizzata dell’impianto
– Massima modularità e flessibilità di installazione
– Scelta tra collettori vetrati piani (verticali o orizzontali a differenti inclinazioni) o a tubi sottovuoto U-pipe con concentratore parabolico (CPC)
– Strutture disponibili a differenti inclinazioni.
– Kit completo di: bollitore, collettore/i, struttura di supporto, centralina differenziale, gruppo di spinta e sicurezza con sistema di carico e scarico ed attacco per il vaso di espansione, regolatore di portata, raccorderia e liquido antigelo.
– Garanzia di 5 anni su bollitore e collettore/i
– Garanzia di 2 anni sul resto dei componenti
Specifiche tecniche
– 1 x CMG SOLARI EVO 2500 H – COLLETTORE PIANO SELETTIVO ORIZZONTALE 2,5 MQ:
Collettore vetrato piano selettivo orizzontale con telaio in alluminio anodizzato, assorbitore full plate con arpa in rame saldata al laser e trattamento altamente selettivo Blue-Select.
– CMG SOLARI DS 200 – BOLLITORE A 2 SERPENTINI PER ACS 200 LITRI:
Serbatoio verticale a doppio serpentino per produzione ACS con trattamento interno di vetrificazione liquida a 850°C, secondo DIN 4753 e 2 anodi di magnesio (EN 12438).
– GRUPPO DI CIRCOLAZIONE SolarGROUP
Stazione solare con circolatore inverter ad alta efficienza e controllo di stato, disareatore automatico e regolatore di portata.
– CENTRALINA TouchSOLAR(+)
Centralina differenziale a 3 (ove previsto a 6) sonde con relè a commutazione e configurazioni multiple di funzionamento.
– VASO DI ESPANSIONE ACS
Vaso di espansione per ACS con membrana intercambiabile secondo DIN 4807.
– MISCELATORE TERMOSTATICO
Valvola miscelatrice termostatica con protezione antiscottatura, range di impostazione 30-60 °C.
– STRUTTURA DI SUPPORTO
Lamierati in acciaio zincato DX51D-Z, spessore 1,5mm. Disponibile per tetto piano (incl. 15, 30, 45-60°) e tetto a falda
– FLUSSIMETRO
Regolatore di portata con valvola a sfera per regolazione e scala graduata, resistente a temperatura continua di 120°C.
– LIQUIDO ANTIGELO
Glicole monopropilenico atossico (da diluire con acqua secondo le proporzioni indicate nel Manuale di Installazione)
Principio di funzionamento
Il sistema a circolazione forzata prevede l’utilizzo di una pompa a bassa prevalenza (gruppo di circolazione o circolatore) per la movimentazione del fluido termovettore, così da attuare il trasferimento del calore dai collettori solari all’accumulo (bollitore).
Una centralina differenziale provvede ad attivare e disattivare il gruppo di circolazione, a seconda delle necessità e della quantità di radiazione solare disponibile.
- Collettore/i
- Bollitore
- Gruppo di circolazione
- Centralina
- Vaso di espansione
- Miscelatore termostatico
- Caldaia
- Rete di ricircolo
- Utenza
- Rete idrica
