Descrizione

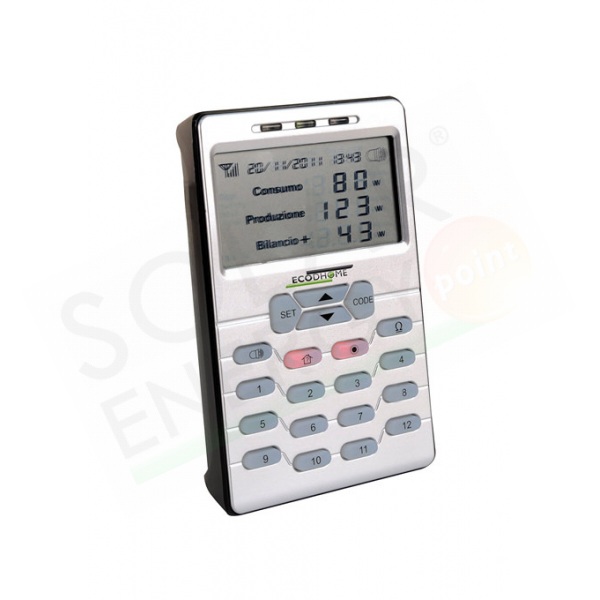

Ecodhome MCEE Solar 10 – Monitor conta energia per impianti fotovoltaici
Monitor conta energia EcoDHOME per impianti fotovoltaici ideale per capire istantaneamente se il vostro impianto fotovoltaico riesce a generare l’energia necessaria a coprire il consumo richiesto dalla vostra abitazione.
Il monitor è in tecnologia wireless e quindi può essere posizionato ovunque e sempre a portata di mano in modo da avere sempre sotto controllo i dati visualizzati sul display LCD; questi sono molto semplici da interpretare e danno un’idea istantanea del rendimento del vostro impianto in funzione dei consumi della vostra abitazione o azienda espresso in kW e in Euro.
L’MCEE Solar, incorpora una funzione di allarme, ottico e acustico, il quale avvisa l’utente nel caso in cui l’energia prodotta dall’impianto fotovoltaico è inferiore a quella consumata, questo consente di prendere decisioni quali scollegare le utenze non indispensabili (lavastoviglie, lavatrice, ferro da stiro, ecc.).
Le utenze secondarie (televisione, decoder, impianto stereo, PC, ecc.) possono essere collegate a delle prese remote intelligenti (fornibili a parte) che consentono il distacco tramite un comando wireless direttamente dall’unità monitor.
Il trasmettitore “produzione” (A) è connesso, attraverso il suo morsetto ad induzione, al conduttore della linea alternata 230V proveniente dall’inverter e il trasmettitore “consumo” (B) è connesso al conduttore della linea principale dell’unità immobiliare.
Il trasmettitore è predisposto con un doppio supporto in velcro per poter essere fissato facilmente a superfici lisce in prossimità del punto di lettura, adagiato su di una mensola o nascosto nella cavità posta dietro al quadro elettrico. I dati sono inviati di continuo dal sensore a morsetto al monitor tramite un sistema wireless che ha una portata di 20 – 30 metri in campo aperto.
L’MCEE Solar è semplice da collegare ed utilizzare e non richiede nessuna modifica all’impianto esistente.
- Indicatore allarme del bilancio negativo attivo.
- Funzione su cui è settato il display: energia, costo o emissione di CO2.
- Indicatore del dato di Consumo.
- Indicatore del dato di Produzione.
- Indicatore del dato di Bilancio.
- Valuta selezionata.
- Indicatore del valore di Bilancio.
- Indicatore del riferimento della presa intelligente remota.
- Indicatore del periodo di riferimento dei dati storici visualizzati.
- Indicatore di ricezione del segnale.
- Indicatore data attuale o riferimento tariffa.
- Indicatore ora attuale o ora inizio tariffa.
Specifiche:
– Misurazione: monofase o trifase (il trifase necessita l’acquisto del kit composto da 2 sensori a morsetto aggiuntivi).
– Visualizzazione sia dell’energia istantanea consumata sia di quella prodotta, i costi e le emissioni di CO2.
– Visualizzazione dei dati storici totali per giorno, settimana, mese ed anno correnti.
– Ora e data.
– Impostazione allarme per negativo bilancio tra energia prodotta e consumata.
– Memorizzazione dati fino a 12 mesi.
– Visualizzazione delle valute: € $.
– Selezione di due fasce orarie differenti per il consumo elettrico (diurna e notturna).
– Impostazione del valore del kW prodotto.
– Alimentazione del monitor tramite alimentatore esterno.
– Alimentazione sensore: 2 x C, IEC LR14, 1,5 V (per ogni dispositivo, durata oltre 2 anni).
– Errore massimo inferiore al 5%.
– Misurazione corrente con sensore diametro 10mm: da 0,1A fino a 50 A per fase (massimo assorbimento misurabile: circa 11,5kW per fase @ 230V CA). Versione MCEE Solar.
– Misurazione corrente con sensore diametro 25mm: da 0,1A fino a 100 A per fase (massimo assorbimento misurabile: circa 23kW per fase @ 230V CA). Versione MCEE Solar 25.
– Tempo tra una trasmissione e l’altra dei dati: 6s o 120s.
– Trasmissione massima fino a 30 metri.
– Frequenza di trasmissione: 433.92 Mhz.
Prodotti correlati
Sia il monitor MCEE USB sia il monitor MCEE Solar, sono in grado di monitorare, oltre ai consumi generali della linea alla quale sono connessi, anche quello di una singola utenza tramite la Smart Socket (presa intelligente).
La presa “intelligente” è in grado di misurare il consumo dell’utenza ad essa collegata e di inviare al monitor il valore da visualizzare sul display.
Di Smart Socketse ne possono collegare fino a 13 per ogni MCEE USB e fino a 12 per ogni MCEE Solar.
L’MCEE Solar è anche in grado di disattivare la presa nel caso in cui i consumi superino la produzione del pannello fotovoltaico.
Sensore di corrente a morsetto
Tutti i monitor conta energia EcoDHOME sono equipaggiati di un sensore a morsetto che permette la rilevazione induttiva dell’assorbimento elettrico senza modificare l’impianto esistente.
Nel caso di impianti trifase sarà necessario acquistare gli specifici kit opzionali.
Il risparmio a portata di mouse!
L’MCEE USB e l’MCEE Solar, includono uno speciale cavo che consente il collegamento ad un personal computer e tramite un software specifico in dotazione è possibile avere una rappresentazione grafica dei dati ricevuti e di quelli storici memorizzati dal dispositivo.
Nel pannello generale del programma è possibile avere contemporaneamente la rappresentazione grafica del consumo istantaneo, i dati storici degli ultimi 40 giorni e quelli degli ultimi 24 mesi.
Contenuto della confezione
– Display monitor;
– 2 trasmettitori con 2 clamp da 10mm;
– 1 cavetto USB;
– Alimentatore.
