Descrizione

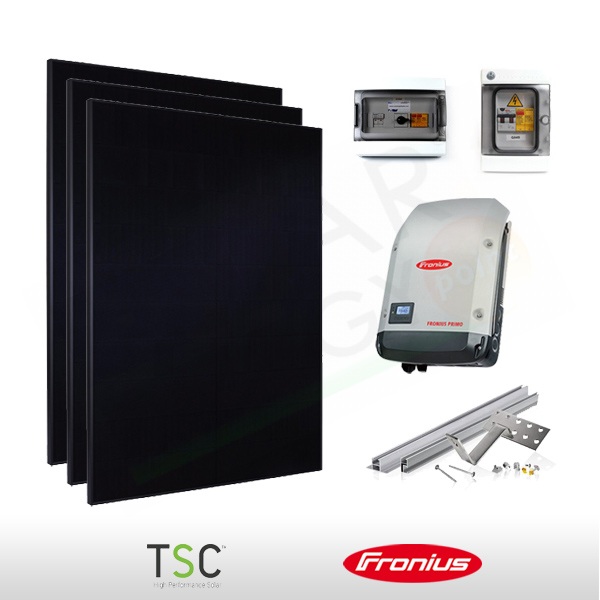

Kit fotovoltaico 6 kW TSC – Fronius composto da:
15 Moduli Fotovoltaici TSC PowerXT monocristallini da 400 W
1 Inverter Fronius Primo 6.0-1 Light monofase 2 Mppt 6000 W
1 Quadro di Campo 2 ingressi 2 uscite 600V con sezionatore
1 Quadro AC da 4.5 a 6 kW Monofase
3 Kit di Fissaggio (selezionabili)
Contributo Smaltimento
Potenza: 6.00 kWp
Descrizione componenti:
15 Moduli Fotovoltaici TSC POWERXT-400R-PM – MODULO FOTOVOLTAICO MONOCRISTALLINO 400 W FULL BLACK
Con un’efficienza maggiore del 20%, i moduli fotovoltaici TSC PowerXT sono tra i pannelli di potenza più elevati nel mercato residenziale e commerciale.
Rispetto ai moduli tradizionali, i PowerXT hanno meno spazio tra le celle solari e sono fabbricati con back-sheet e telai neri, dando loro un aspetto sorprendente e una maggiore efficienza.
Sviluppato negli Stati Uniti, il taglio delle sezioni – celle brevettate TSC, crea un blocco PowerXT altamente affidabile in cui bus-bar e interconnessioni multiple, punti che possono causare rotture, vengono eliminati. L’assemblaggio del modulo fotovoltaico TSC, incapsula le celle nel supporto PowerXT, riducendo lo spazio inattivo tra esse.
Questo processo ha come conseguenza la realizzazione di un modulo attrattivo ed estremamente efficiente.
Maggiore efficienza, Potenza superiore
I moduli TSC PowerXT raggiungono un’efficienza superiore al 20%; i pannelli tradizionali raggiungono in media il 15% – 17% di efficienza. I pannelli TSC PowerXT
sono tra i moduli fotovoltaici più potenti sul mercato.
Riduzione dei costi di sistema
I pannelli PowerXT producono più energia per metro quadro. Questo riduce i costi di installazione grazie alla minore quantità di componenti, ad esempio strutture e cavi.
Tolleranza ombreggiamenti migliorata
Le sottostringhe delle celle (blocchi) sono interconnesse in parallelo, all’interno di ciascuno dei quattro quadranti del modulo, il che riduce drasticamente le perdite da ombre parziali ed aumenta la produzione energetica.
Estetica migliorata
Rispetto ai moduli tradizionali, i pannelli PowerXT hanno un aspetto più uniforme e un’estetica superiore, con un aspetto totalmente nero (Pure BlackTM).
Durata e affidabilità
Le interconnessioni fra le celle, senza saldatura, sono altamente affidabili e progettate per superare la garanzia totale di 25 anni di prodotto e potenza leader del settore.
Resistente al PID
I pannelli PowerXT sono resistenti al PID. Ciò assicura nel tempo una produzione di energia stabile.
Informazioni su TSC
TSC è la divisione europea di un’Azienda della Silicon Valley (USA) che opera nel settore fotovoltaico da 20 anni e detiene oltre 250 brevetti. TSC e la sua società madre sono leader del settore moduli fotovoltaici ad alta efficienza, Pure BlackTMper applicazioni residenziali e commerciali.
1 Inverter FRONIUS PRIMO 6.0-1 – INVERTER MONOFASE 2 MPPT 6000 W
L’inverter comunicativo per la gestione ottimale dell’energia
Con classi di potenza che vanno da 3,0 a 8,2 kW, Fronius Primo è il completamento perfetto della generazione di inverter SnapINverter. L’apparecchio monofase e senza trasformatore è l’inverter ideale per le abitazioni private. L’innovativo SuperFlex Design massimizza la flessibilità di progettazione dell’impianto, mentre il sistema di montaggio SnapINverter semplifica al massimo l’installazione e la manutenzione. Il pacchetto di comunicazione dotato di WLAN e gestione energetica integrato di serie, le numerose interfacce e molto altro ancora rendono inoltre Fronius Primo l’inverter comunicativo per le utenze domestiche.
Tecnologia SnapInverter
La generazione di inverter SnapINverter si distingue per il sistema di montaggio semplice e comune a tutti i modelli. Semplificando quindi l’installazione e la manutenzione come non mai. La peculiarità degli apparecchi consiste nella separazione della scatola dei collegamenti da quella della fonte d’energia. I due componenti vengono montati separatamente. Innanzitutto viene montata alla parete la scatola dei collegamenti (straordinariamente leggera) con tutti i relativi cavi e successivamente la fonte d’energia. L’innovativa concezione orientabile semplifica notevolmente il montaggio e gli interventi di assistenza e manutenzione. L’inverter viene semplicemente agganciato al supporto da parete e successivamente fissato. In caso di guasto non è pertanto necessario rimuovere l’intero inverter, ma è sufficiente rimuovere la fonte d’energia. Senza toccare il cablaggio.
Comunicazione dati integrata
Offriamo un pacchetto di comunicazione dati che prevede l’integrazione completa di Datalogging, WLAN, Ethernet, gestione energetica, un server Web e numerose interfacce. Ciò consente di connettere l’inverter a Internet utilizzando un cavo di rete o la funzione WLAN (senza cablaggi aggiuntivi) e di disporre di una panoramica ottimale sul funzionamento dell’impianto fotovoltaico. La connessione ai componenti di terzi è assicurato da interfacce, quali Modbus TCP SunSpec, Modbus RTU SunSpec o Fronius Solar API (JSON). Le interfacce aperte possono inoltre essere utilizzate parallelamente a Fronius Solar.web.
SuperFlex Design
Fronius SuperFlex Design è una combinazione intelligente di caratteristiche tecniche, con le quali d’ora in poi sarà possibile progettare gli impianti fotovoltaici con particolare flessibilità e semplicità. Le principali caratteristiche tecniche del SuperFlex Design consistono in: Due inseguitori MPP in combinazione con elevata tensione di sistema e ampia gamma di tensioni di entrata CC. Ogni ingresso CC e quindi ogni inseguitore MPP è inoltre in grado di registrare di volta in volta la potenza nominale complessiva dell’inverter. Indipendentemente dall’orientamento del tetto, dall’ombreggiamento di una o due stringhe o anche dall’impiego di moduli residui, all’atto pratico della progettazione gli inverter Fronius dotati di SuperFlex Design integrato consentono di coprire tutti gli scenari di progettazione pertinenti con un solo modello di inverter.
Dynamic Peak Manager
Dynamic Peak Manager è un innovativo algoritmo di inseguimento MPP che prevede l’adattamento dinamico del suo comportamento nella ricerca del punto di lavoro ottimale. La particolarità di Dynamic Peak Manager consiste nel controllo automatico a intervalli regolari dell’intera curva caratteristica e quindi nell’individuazione del Maximum Power Point globale (GMPP) anche in condizioni di ombreggiamento parziale.
Smart Grid Ready
Gli inverter Fronius sono pronti per la Smart Grid di domani, in quanto dispongono dell’equipaggiamento ottimale per rispondere ai futuri requisiti tecnici di rete. Gli apparecchi dispongono di una serie di funzioni intelligenti, le cosiddette “Advanced Grid Features”. Si tratta di varie funzioni di regolazione per l’alimentazione ottimale della potenza reattiva e attiva. L’obiettivo di queste funzioni è di consentire il funzionamento sicuro della rete anche in presenza di un’elevata concentrazione di impianti fotovoltaici e nell’evitare interruzioni indesiderate dell’alimentazione dovute a parametri di rete oltre i limiti, nonché le perdite di guadagno a esse correlate. Gli inverter Fronius assicurano il rendimento dell’impianto fotovoltaico in maniera ottimale. Inoltre, essi consentono una regolazione dinamica dell’alimentazione tenendo conto dell’autoconsumo in presenza di limiti di alimentazione. Basta collegare il contatore e impostare il limite di alimentazione!
Alimentazione Zero Feed-IN
I gestori di reti elettriche in molti Paesi richiedono con sempre maggiore frequenza una limitazione di alimentazione della potenza FV per un collegamento alla rete. Fronius offre una soluzione ottimale per la gestione dell’alimentazione basata sulla riduzione dinamica della potenza. In questo caso l’inverter alimenta per prime le utenze nel nucleo domestico, dopodiché riduce la potenza a quella massima disponibile consentita dal gestore della rete elettrica. Con gli inverter Fronius, grazie a questa funzione è possibile anche un’alimentazione a zero. Così non viene alimentata corrente FV nella rete elettrica e i requisiti imposti dal gestore della rete elettrica possono essere adempiuti senza problemi mediante una semplice impostazione sull’interfaccia Web dell’inverter.
Facile sistema di montaggio
La caratteristica particolare nel design dei nostri apparecchi consiste nel fatto che la scatola dei collegamenti e le fonti di energia si montano separatamente le une dalle altre.
Si procede innanzitutto al montaggio a parete della scatola dei collegamenti, dopodiché si inserisce la fonte di energia. L’innovativo sistema a cerniere rende l’installazione e la manutenzione estremamente semplice e agevole. L’inverter viene semplicemente posizionato sulla staffa a parete e successivamente fissato. Non è necessario rimuovere l’intero inverter durante la manutenzione, ma solo le fonti di energia. Tutti i collegamenti, le impostazioni e le configurazioni restano così invariati.
Interfaccia wlan integrata (nella versione Full)
Fronius propone un pacchetto comunicazione dati nel quale sono integrati: Datalogging, WLAN, Ethernet, Energymanager e Webserver.
In questo modo l’inverter è collegato a internet con il cavo di rete o tramite Wlan (senza cavi aggiuntivi) e fornisce una panoramica completa delle performance dell’impianto FV. La connessione con parti terze si può fare in tutta sicurezza con Modbus TCP SunSpec, Modbus RTU SunSpec o con Fronius Solar API (JSON).
1 Quadro di campo QUADRO DI CAMPO 2 STRINGHE 2 USCITE 600V CON SEZIONATORE
1 Quadro AC QUADRO AC DA 4.5 A 6 KW MONOFASE
3 Kit di fissaggio (selezionabili)
Contributo smaltimento moduli
