Descrizione

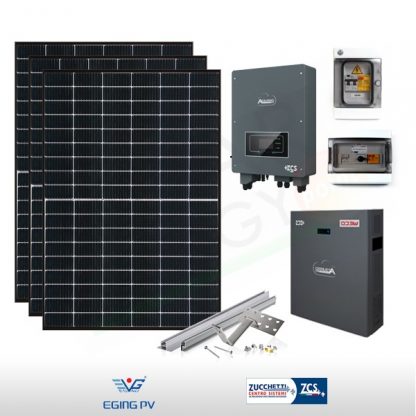

Kit fotovoltaico 6 kWp EGing PV – ZCS Zucchetti con accumulo 5kWh composto da:
15 Moduli Fotovoltaici EGing PV M54 HLV monocristallini 400 W
1 Inverter ZCS Zucchetti Azzurro HYD 6000 ZSS ibrido per accumulo 6000 W
1 Batteria ZCS Weco HESU 4K4 per accumulo al litio 4.95 kWh
1 Scheda Wi-Fi esterna ZCS Zucchetti Azzurro ZS-WIFI-EXT per inverter Lite, Ibridi e Trifase
1 Quadro di Campo 2 ingressi 2 uscite 600V con sezionatore
Quadro AC da 4.5 a 6 kW Monofase
3 Kit di Fissaggio (selezionabili)
Contributo smaltimento moduli
Potenza: 6.00 kWp
Descrizione componenti:
>EGING PV EG-400M54-HLV – MODULO FOTOVOLTAICO MONOCRISTALLINO 400 W
Design Multi-Busbar a semicella
Le semicelle portano una resistenza inferiore e una maggiore potenza in uscita
Più potenza
Innovativa cella da 182 mm per garantire la potenza del modulo fino a 410 Wp
Eccellenti prestazioni in condizioni di scarsa illuminazione
La tecnologia avanzata di texturizzazione della superficie delle celle solari consente
Eccellenti prestazioni in ambienti con scarsa illuminazione
Alta affidabilità
Test interni rigorosi nel laboratorio fotovoltaico approvato dal CNAS e Certificato TUV/VDE
Design altamente rinforzato
Certificato per resistere a: 5400 Pa di carico di neve e 2400 Pa di vento
PID resistente
Eccellenti prestazioni di resistenza al PID ottimizzate dal design strutturale
ZCS AZZURRO HYD 6000 ZSS – INVERTER IBRIDO PER ACCUMULO 6000W
L’inverter Ibrido ZCS Azzurro HYD è la soluzione ideale per ottimizzare l’indipendenza energetica in ambito residenziale.
Con una potenza nominale da 3 a 6kW ed una capacità in accumulo fino a 30kWh, si adatta ad ogni tipo di esigenza sia in retrofit che su impianti di nuova costruzione.
Caratteristiche principali
Gestione automatica dei flussi di energia da fotovoltaico, batteria e rete
Energy Meter integrato a bordo macchina
Possibilità di funzionamento in modalità zero immissione in rete
Unità compatibile con batterie al Litio a 48V
Modalità di supporto Stand Alone, garantisce la continuità di esercizio ed il funzionamento in isola, sia da fonte fotovoltaica che da batteria, in caso di black-out elettrico
Semplice e affidabile
Gestione automatica dei flussi di energia da fotovoltaico, batteria e rete
Display grafico LCD per monitoraggio in locale
Sistema di monitoraggio remoto tramite APP per la visualizzazione di consumi, produzione FV, energia immagazzinata e scambio con la rete
Installazione semplice
Energy Meter integrato a bordo macchina
Non necessita di interventi sull’impianto elettrico esistente, grazie all’utilizzo di un sensore di
corrente a nucleo aperto
Soluzione di scarica flessibile
Gestione flessibile di carica/scarica in accordo con le normative locali
Massimizzazione dell’autoconsumo fino a oltre l’ 80%
Possibilità di funzionamento in modalità zero immissione in rete
Unità compatibile sia con batterie al litio che con altre tecnologie a 48V
Funzionalità in caso di disconnessione della rete
Modalità di supporto Stand Alone, garantisce la continuità di esercizio ed il funzionamento in isola, sia da fonte fotovoltaica che da batteria, in caso di black-out elettrico
L’intera gamma di inverter ZCS Azzurro può essere facilmente monitorata tramite APP e portale ZCS. La APP ZCS Azzurro è scaricabile gratuitamente da Google Play e App Store e facilmente configurabile. Entrambi i sistemi consentono la realizzazione di grafici indicativi di produzioni, consumi e altre grandezze fondamentali. I dati si aggiornano automaticamente ogni 5 minuti.
Modulo Wi-Fi non incluso acquistabile separatamente.
ZCS WECO HESU 4K4 – BATTERIA PER ACCUMULO AL LITIO 4.95 KWH
Le batterie in bassa tensione per sistemi di accumulo e inverter Ibridi ZCS Azzurro costituiscono la soluzione ideale per ottimizzare l’indipendenza energetica in ambito residenziale. Modulari e parallellabili, sono i dispositivi ideali per installazioni in accumulo con inverter ZCS Azzurro. Si configurano in maniera automatica e senza bisogno di impostazioni manuali.
La tecnologia agli Ioni di Litio o Litio-Ferro-Fosfato permette un utilizzo ottimale anche ad alte profondità di scarica ottimizzando l’immagazzinamento ed il riutilizzo di energia.
Facilità di installazione e vita utile al top del mercato rendono queste batterie vantaggiose e convenienti.
Installazione semplice
Cablaggi di comunicazione, collegamento di potenza e parallelo batterie sempre inclusi
Installazione a terra o a parete possibile tramite le apposite staffe
Possibilità di installazione di batterie aggiuntive in qualsiasi momento della vita dell’impianto
Fino a 30kWh di capacità totale installabile
Dati tecnici generali
Tipologia: ZCS – Weco HeSu4k4
Tecnologia: Litio Ferro Fosfato
Dimensioni (H*L*P): 560mm (+20mm per piedini di appoggio)*480mm*165mm
Peso: 53Kg
Classe di protezione: IP20
Montaggio: A terra o a parete
Temperatura di utilizzo in carica: -20°C – +45°C
Temperatura di utilizzo in scarica: -20°C – +60°C
Intervallo di umidità relative ammesso: 0….95% senza condensazione
Massima altitudine operativa: 2000m
Cicli operativi in condizioni standard*: 7000
Numero massimo di batterie installabili in parallelo su inverter: 5
Certificazioni: IEC 61600-6-3: 2017, 61600-3-2:2014, 61000-3-3:2013, 61600-6-2007, CEI0-21. CE, UN 38.3
Garanzia: 10 anni
Comunicazione: RS232, RS485, CAN bus
Dati Capacità
Capacità nominale singolo modulo: 4.95kWh
Capacità utile singolo modulo (profondità di scarica 90%): 4.45 kWh / 86Ah
Tensione nominale: 51.2 V
Corrente carica massima**: 100 A
Corrente scarica massima**: 100 A
Profondità di scarica (DoD): 90%
* Condizioni operative standard per batterie: 25°C , 40% umidità, profondità di scarica (DoD) 80%
**Le correnti effettive di carica e scarica possono essere limitate dagli inverter alle quali le batterie sono collegate, si prega di riferirsi ai datasheet degli inverter per l’effettiva corrente carica e scarica
ZCS ZUCCHETTI ZS-WIFI-EXT – SCHEDA WI-FI ESTERNA PER INVERTER LITE, IBRIDI E TRIFASE
I sistemi di monitoraggio impianti ZCS Azzurro costituiscono la soluzione ideale per il completo controllo e la visibilità di tutti i parametri importanti per gli impianti di ogni tipologia.
La vasta gamma selezionabile permette di rispondere a tutte le esigenze: dalla soluzione base ai monitoraggi più completi e complessi.
I monitoraggi più completi consentono anche il collegamento di dispositivi esterni ed una alimentazione separata in modo da poter monitorare non solo gli inverter, ma il consumo dell’intero impianto anche durante le ore notturne.
Semplici e affidabili
– Protocolli di comunicazione con inverter automatici
– Possibilità di monitorare fino a 31 inverter
Installazione semplice
– Installazione plug-and-play
– Facilità di accesso ed estrema configurabilità
L’intera gamma di inverter ZCS Azzurro può essere facilmente monitorata tramite APP e portale ZCS. La APP ZCS Azzurro è scaricabile gratuitamente da Google Play e App Store e facilmente configurabile. Entrambi i sistemi consentono la realizzazione di grafici indicativi di produzioni, consumi e altre grandezze fondamentali. I dati si aggiornano automaticamente ogni 5 minuti.
QUADRO DI CAMPO 2 STRINGHE 2 USCITE 600V CON SEZIONATORE
QUADRO AC DA 4,5 A 6 KW MONOFASE
3 Kit di fissaggio (selezionabili)
Contributo smaltimento moduli
Kit fotovoltaiciProvenienzaExtra-EuropeoTecnologiaMonocristallinoPotenza6 kWComposto da:Kit Completo
