Descrizione

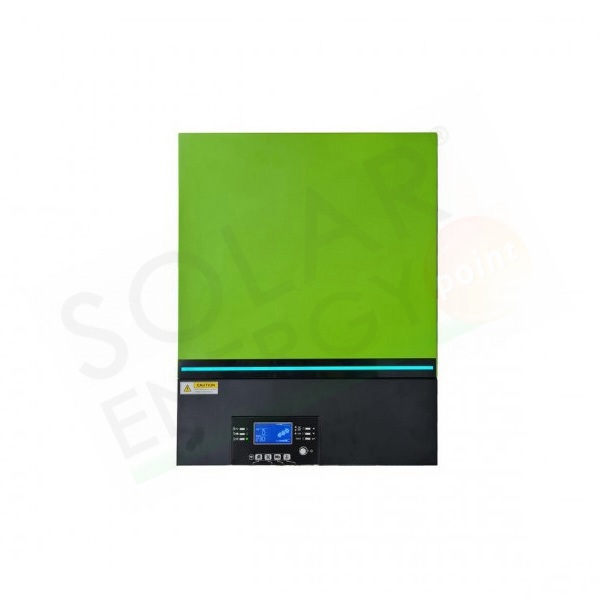

Edison MAX7 – Inverter ibrido/offgrid 7200W 48V onda pura con regolatore di carica MPPT 80A 500Vdc
Il nuovo inverter ibrido off-grid ad onda pura MAX7 è un inverter da 7.2KW 48V con funzione di caricabatteria da 60A ad alta frequenza e regolatore di carica doppio ingresso MPPT da 80A per pannelli fotovoltaici.
L’inverter può funzionare sia in modalità UPS, quindi fornendo priorità alla rete elettrica e successivamente alle batterie in caso di black-out; sia in modalità inverter fornendo priorità alle batterie o addirittura al generatore fotovoltaico e successivamente alla rete elettrica in caso in cui le fonti rinnovabili non sono in grado di fornire energia, il tutto seguendo una logica di eventi che è possibile programmare tramite il display.
La tecnologia MPPT (Maximum Power Point inseguimento) adottata, grazie ad un algoritmo di tracking avanzato, permette al modulo solare di funzionare a tensione ideale e di produrre la massima potenza disponibile.
Rispetto al regolatore PWM convenzionale, la tecnologia MPPT incrementa l’efficienza di carica fino al 30% e diminuisce la potenza solare necessaria per la carica.
– Ha un doppo ingresso MPPT che permette di collegare una potenza massima di fotovoltaico pari a 8KW.
– Dispone di una barra LED che cambi colore in base alla fonte di prelievo (fotovoltaico, rete o batteria).
– L’inverter può essere collegato in parallelo con altre macchine (fino 6 inverter).
– Sistema di monitoraggio wifi integrato che permette di monitore l’impianto tramite APP.
– Ventole sostituibili.
Funzionamento del MAX7 in modalità Inverter
L’inverter MAX7, avendolo collegato ai pannelli solari e programmandolo in modalità Inverter fotovoltaico, alimenta i carichi prelevando energia direttamente dall’impianto fotovoltaico.
In caso in cui l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente per alimentate i carichi, l’inverter preleverà l’energia anche dalle batterie.
L’inverter commuterà alla rete o generatore quando l’energia del fotovoltaico o delle batterie non è in grado di alimentare il carico.
Grazie alla presenza di un regolatore di carica MPPT integrato da 80A con range di tensione di 90-450Vdc e con due ingressi MPPT, si possono collegare pannelli fotovoltaici fino una potenza massima di 8KW (4KW x 2) ottenendo un risparmio di tempo e di cablaggio durante la fase di installazione.
Funzionamento dell’ MAX7 in modalità inverter solare senza batteria
La particolarità dell’inverter solare Edison V2 è quello di poter lavorare anche senza batteria, ma è strettamente necessario che i pannelli solari fotovoltaici e un altra fonte di energia siano collegati all’inverter.
La ragione per cui entrambe le fonti di approvvigionamento di energia devono essere collegate all’inverter è perchè la produzione dei pannelli fotovoltaici potrebbe non essere sufficiente per alimentare il carico o addirittura instabile a causa di nuvolosità e quindi l’inverter potrà continuare ad alimentare il carico collegandosi ad un altro generatore.
Funzionamento del MAX7 in modalità inverter off-grid
In zone dove non è presente la rete elettrica nazionale, l’inverter solare fotovoltaico MAX7 è un ottima soluzione per costruire un impianto fotovoltaico ad Isola in modo semplice e veloce, grazie alla presenza di un regolatore di carica presente al suo interno.
In questa modalità di funzionamento è necessario il collegamento delle batterie all’inverter in modo da fornire una stabile energia al carico e avere un sistema stabile.
Funzionamento del MAX7 in modalità UPS
In caso di possibili interruzioni della fornitura elettrica, l’Edison V2, tramite un apposita programmazione tramite i tasti sul pannello frontale o tramite computer, è capace di funzionare anche come UPS permettendo la continuità del servizio di fornitura di energia ai vostri carichi evitando situazioni spiacevoli. La commutazione dalla rete alle batterie è del tutto impercettibile evitando il fastidioso problema di spegnimento di carichi durante il loro funzionamento.
Inoltre l’inverter può essere programmato, il range di tensione in ingresso, per salvaguardare i carichi sensibili alle fluttuazioni di tensione provenienti dalla rete.
Questo inverter, non essendo certificato CEI-021, può essere utilizzato solo in impianti stand alone scollegati dalla rete.
Caratteristiche Tecniche
Modello MAX7
Dati Input AC
Tensione AC input 230 Vac
Range di frequenza 50/60 Hz
Dati Output AC
Potenza 7200W
Tensione in uscita 230 VAC ±5%
Potenza Massima 10000 W
Batteria
Tensione batteria 48 Vdc
Tensione carica floating 54 Vdc
Protezione di sovraccarica 66 Vdc
Corrente massima 80A
Regolatore di Carica
Tipologia MPPT
Massima Potenza del Modulo FV 8000W (2×4000)
Corrente Massima di Carica 80 A
Range MPPT – Tensione Operativa 90-450 Vdc
Massima tensione fotovoltaica a circuito aperto 500 Vdc
Dimensioni 147.4 x 432.5 x 553.6 mm
Peso 18.4 kg
Accessori
Software
Cavo USB per il collegamento PC
Manuale inverter solare
Made in China
