Descrizione
Edison ED603TWIN – Inverter ibrido/Off-Grid 6000W 48V con regolatore di carica MPPT 500Vdc 6kW
Il nuovo inverter ibrido ad onda pura TWIN è un inverter da 6 KW 48 V con funzione di caricabatteria da 100 A ad alta frequenza e regolatore di carica Mppt da 120 A per pannelli fotovoltaici progettato per soddisfare tutte le esigenze che il mercato Storage per impianti fotovoltaici oggi giorno richiede.
Gli inverter serie Edison, possono funzionare sia in modalità UPS, quindi fornendo priorità alla rete elettrica e successivamente alle batterie in caso di black-out; sia in modalità inverter fornendo priorità alle batterie o addirittura al generatore fotovoltaico e successivamente alla rete elettrica in caso in cui le fonti rinnovabili non sono in grado id fornire energia, il tutto seguendo una logica di eventi che è possibile programmare tramite il display.
La novità di questa nuova versione è la possibilità di lavorare anche senza batterie, direttamente da fotovoltaico, da generatore o rete elettrica.
La tecnologia Mppt (Maximum Power Point inseguimento) adottata, grazie ad un algoritmo di tracking avanzato, permette al modulo solare di funzionare a tensione ideale e di produrre la massima potenza disponibile.
Rispetto al regolatore PWM convenzionale, la tecnologia Mppt incrementa l’efficienza di carica fino al 30% e diminuisce la potenza solare necessaria per la carica.
| Dati AC Input | |
| Tensione AC input | 230 V |
| Range di frequenza | 50 Hz |
| Dati AC Output | |
| Potenza | 6000W |
| Tensione in uscita | 230Vac ±5% |
| Potenza Massima | 12000W |
| Dati sezione Batteria | |
| Tensione batteria | 48Vdc |
| Tensione carica floating | 54Vdc |
| Protezione di sovraccarica | 63 Vdc |
| Corrente massima | 100 A |
| Regolatore di Carica | |
| Tipologia | MPPT |
| Potenza massima fotovoltaica | 6000 W |
| Massima tensione fotovoltaica a circuito aperto | 500 Vdc |
| Range MPP | 60-450 Vdc |
| Caratteristiche Fisiche | |
| Dimensioni | 48Vdc |
| Peso | 10 Kg |
| Accessori | |
| Software |
Funzionamento Dell’ Edison in Modalità inverter con Commutazione Rete Elettrica
L’inverter Edison , avendolo collegato ai pannelli solari e programmandolo in modalità Inverter fotovoltaico, alimenta i carichi prelevando energia direttamente dall’impianto fotovoltaico. In caso in cui l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente per alimentate i carichi, l’inverter preleverà l’energia anche dalle batterie. L’edison commuterà alla rete o generatore quando l’energia del fotovoltaico o delle batterie non è in grado di alimentare il carico.
Grazie alla presenza di un regolatore di carica MPPT integrato da 120A con range di tensione di 60-450Vdc si può creare un unica stringa di pannelli fotovoltaici fino una potenza massima di 6kW ottenendo un risparmio di tempo e di cablaggio durante la fase di installazione.

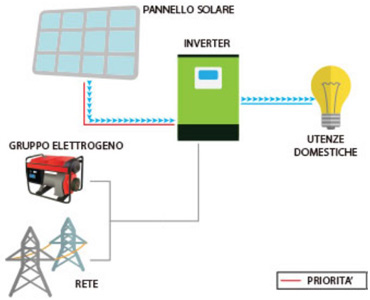

Funzionamento Dell’ Edison in Modalità inverter Solare Senza Batteria
La particolarità dell’inverter solare TWIN è quello di poter lavorare anche senza batteria, ma è strettamente necessario che i pannelli solari fotovoltaici e la rete elettrica nazionale siano collegati all’inverter.
La ragione per cui entrambe le fonti di approvvigionamento di energia devono essere collegati all’inverter è perchè la produzione dei pannelli fotovoltaici potrebbe non essere sufficiente per alimentare il carico o addirittura instabile a causa di nuvolosità e quindi l’inverter potrà continuare ad alimentare il carico collegandosi alla rete elettrica nazionale.
Funzionamento dell’Edison in Modalità inverter Off-grid Con Batterie
In zone dove non è presente la rete elettrica nazionale, l’inverter solare fotovoltaico Edison è un ottima soluzione per costruire un impianto fotovoltaico ad Isola in modo semplice e veloce, grazie alla presenza di un regolatore di carica presente al suo interno.
In questa modalità di funzionamento è necessario il collegamento delle batterie all’inverter in modo da fornire una stabile energia al carico e avere un sistema stabile.
L’inverter ha diverse curve di carica per diverse tipologie di batterie tra cui: OPZS, AGM, GEL e LITIO.
Funzionamento dell’Edison in Modalità UPS
In caso in cui ci sono zone dove è presente una linea elettrica instabile con possibili interruzioni di fornitura elettrica, l’Edison, tramite un apposita programmazione tramite i tasti sul pannello frontale o tramite computer, è capace di funzionare anche come UPS permettendo la continuità del servizio di fornitura di energia ai vostri carichi evitando situazioni spiacevoli. La commutazione dalla rete alle batterie è del tutto impercettibile evitando il fastidioso problema di spegnimento di carichi durante il loro funzionamento.
Inoltre l’inverter può essere programmato, il range di tensione in ingresso, per salvaguardare i carichi sensibili alle fluttuazioni di tensione provenienti dalla rete.
Monitoraggio e Controllo Remoto
Potrete monitorare e controllare il vostro inverter fotovoltaico Edison sia in loco tramite il collegamento al vostro computer con cavi in dotazione oppure tramite il suo display presente sulla parte frontale.
Il display è removibile per una visualizzazione fino a 20 metri di distanza.
