Descrizione
Edison ED30MPII – Inverter ibrido 3000W 24V onda pura con regolatore di carica Mppt 80A 500Vdc
Il nuovo inverter ibrido ad onda pura ED30MPII è un inverter da 3KW 24V con funzione di caricabatteria da 80A ad alta frequenza e regolatore di carica MPPT da 80A per pannelli fotovoltaici progettato per soddisfare tutte le esigenze che il mercato Storage per impianti fotovoltaici oggi giorno richiede.
Gli inverter serie Edison, possono funzionare sia in modalità UPS , quindi fornendo priorità alla rete elettrica e successivamente alle batterie in caso di black-out; sia in modalità inverter fornendo priorità alle batterie o addirittura al generatore fotovoltaico e successivamente alla rete elettrica in caso in cui le fonti rinnovabili non sono in grado id fornire energia, il tutto seguendo una logica di eventi che è possibile programmare tramite il display.
La tecnologia MPPT (Maximum Power Point inseguimento) adottata, grazie ad un algoritmo di tracking avanzato, permette al modulo solare di funzionare a tensione ideale e di produrre la massima potenza disponibile. Rispetto al regolatore PWM convenzionale, la tecnologia MPPT incrementa l’efficienza di carica fino al 30% e diminuisce la potenza solare necessaria per la carica.
La novità di questa nuova versione è la possibilità di lavorare anche senza batterie, direttamente da fotovoltaico con l’obbligo di rete elettrica connessa.

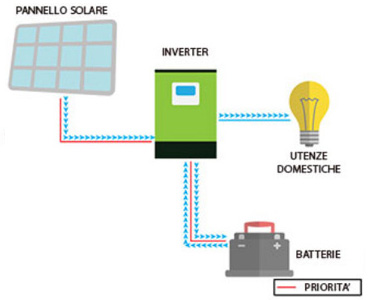

Funzionamento dell’Edison V2 in modalità Inverter con commutazione Rete Elettrica
L’inverter Edison V2, avendolo collegato ai pannelli solari e programmandolo in modalità Inverter fotovoltaico, alimenta i carichi prelevando energia direttamente dall’impianto fotovoltaico. In caso in cui l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente per alimentate i carichi, l’inverter preleverà l’energia anche dalle batterie. L’edison commuterà alla rete o generatore quando l’energia del fotovoltaico o delle batterie non è in grado di alimentare il carico.
Grazie alla presenza di un regolatore di carica MPPT integrato da 80A con range di tensione di 120-500Vdc si può creare un unica stringa di pannelli fotovoltaici fino una potenza massima di 4kW ottenendo un risparmio di tempo e di cablaggio durante la fase di installazione.
Funzionamento dell’Edison V2 in modalità inverter Off-Grid
In zone dove non è presente la rete elettrica nazionale, l’inverter solare fotovoltaico Edison V2 è un ottima soluzione per costruire un impianto fotovoltaico ad Isola in modo semplice e veloce, grazie alla presenza di un regolatore di carica presente al suo interno.
In questa modalità di funzionamento è necessario il collegamento delle batterie all’inverter in modo da fornire una stabile energia al carico e avere un sistema stabile.
Funzionamento dell’Edison in modalità UPS
In caso in cui ci sono zone dove è presente una linea elettrica instabile con possibili interruzioni di fornitura elettrica, l’Edison V2, tramite un apposita programmazione tramite i tasti sul pannello frontale o tramite computer, è capace di funzionare anche come UPS permettendo la continuità del servizio di fornitura di energia ai vostri carichi evitando situazioni spiacevoli. La commutazione dalla rete alle batterie è del tutto impercettibile evitando il fastidioso problema di spegnimento di carichi durante il loro funzionamento.
Inoltre L’inverter può essere programmato, il range di tensione in ingresso, per salvaguardare i carichi sensibili alle fluttuazioni di tensione provenienti dalla rete.
Monitoraggio e Controllo Remoto
Potrete monitorare e controllare il vostro inverter fotovoltaico Edison V2 sia in loco tramite il collegamento al vostro computer con cavi in dotazione o mediante l’utilizzo del nostro dispositivo WEB100 (opzionale) se è presente una rete WI-FI. Con Il WEB100 potete, da qualsiasi parte del mondo con il vostro tablet, computer o smartphone, controllare e monitorare tramite il sito web www.energiasolare100.com, lo stato di funzionamento del vostro inverter.
| Dati AC Input | |
| Tensione AC input | 230V |
| Range di frequenza | 50Hz |
| Dati AC Output | |
| Potenza | 3000W |
| Tensione in uscita | 230Vac ±5% |
| Potenza Massima | 6000W |
| Dati Sezione Batteria | |
| Tensione batteria | 24Vdc |
| Tensione carica floating | 27Vdc |
| Protezione di sovraccarica | 32Vdc |
| Corrente massima | 80A |
| Regolatore di Carica | |
| Tipologia | MPPT |
| Potenza Massima Fotovoltaica | 4000W |
| Corrente massima | 80A |
| Massima tensione fotovoltaica a circuito aperto | 500Vdc |
| Dimensioni | 100 x 300 x 440 mm |
| Peso | 9Kg |
L’inverter Edison V2 è un inverter solare fotovoltaico ad onda pura capace di caricare le batterie tramite la rete elettrica e con un regolatore di carica 80A Mppt. Questo dispositivo può lavorare in impianti fotovoltaico off-grid connettendosi alla rete elettrica in caso di batterie scariche o da UPS. Inoltre, l’Edison V2 può lavorare senza batterie in modalità inverter.
Questo inverter, non essendo certificato CEI-021, può essere utilizzato solo in impianti stand alone scollegati dalla rete.
