Descrizione

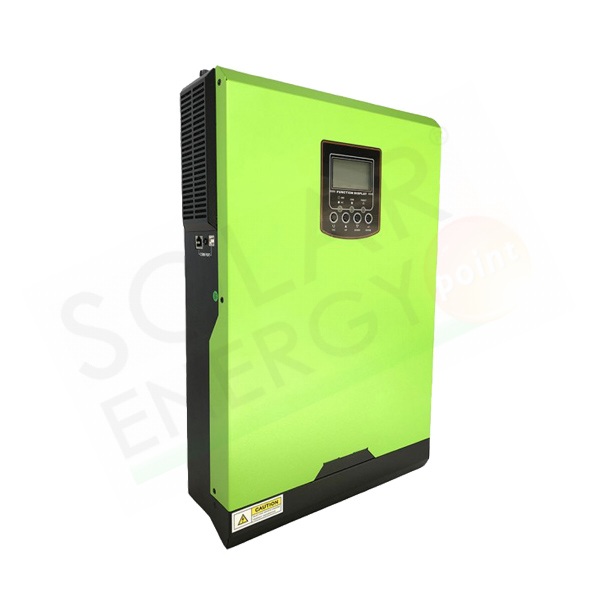

Genius Power Edison50 II – Inverter ibrido 5000W 48V onda pura con regolatore di carica MPPT 80A 500Vdc per impianto fotovoltaico fino a 4000W anche senza batteria (NO CEI 0-21)
Il nuovo inverter ibrido off-grid ad onda pura Genius Power Edison50 II è un inverter da 5KW 48V con funzione di caricabatteria da 80A ad alta frequenza e regolatore di carica MPPT da 80A per pannelli fotovoltaici.
Gli inverter serie Edison, possono funzionare sia in modalità UPS, quindi fornendo priorità alle batterie in caso di black-out; sia in modalità inverter fornendo priorità alle batterie o addirittura al generatore fotovoltaico se le fonti rinnovabili non sono in grado di fornire energia, il tutto seguendo una logica di eventi che è possibile programmare tramite il display.
La novità di questa nuova versione è la possibilità di lavorare anche senza batterie, direttamente da fotovoltaico o da generatore o eventualmente da rete elettrica.
Gli inverter Edison possono essere collegati ad un computer tramite una porta seriale grazie alla quale è possibile controllare da remoto il corretto funzionamento del vostro sistema.
La serie Edison permette di installare un impianto fotovoltaico con molta facilità e in tempi brevi grazie alla presenza del regolatore di carica MPPT integrato!
La tecnologia MPPT (Maximum Power Point inseguimento) adottata, grazie ad un algoritmo di tracking avanzato, permette al modulo solare di funzionare a tensione ideale e di produrre la massima potenza disponibile. Rispetto al regolatore PWM convenzionale, la tecnologia MPPT incrementa l’efficienza di carica fino al 30% e diminuisce la potenza solare necessaria per la carica.
Funzionamento Dell’ Edison V2 in modalità Inverter
L’inverter Edison V2, collegato ai pannelli solari e programmato in modalità Inverter fotovoltaico, alimenta i carichi prelevando energia direttamente dall’impianto fotovoltaico. Se l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente per alimentate i carichi, l’inverter preleverà l’energia anche dalle batterie. L’edison commuterà alla rete o generatore quando l’energia del fotovoltaico o delle batterie non è sufficiente per alimentare il carico.
Grazie alla presenza di un regolatore di carica MPPT integrato da 80A con range di tensione di 120-450Vdc si può creare un unica stringa di pannelli fotovoltaici fino una potenza massima di 4kW ottenendo un risparmio di tempo e di cablaggio durante la fase di installazione.
Funzionamento Dell’ Edison V2 in modalità Inverter Solare Senza Batteria
La particolarità dell’inverter solare Edison V2 è quello di poter lavorare anche senza batteria, ma è strettamente necessario che i pannelli solari fotovoltaici e un altra fonte di energia siano collegati all’inverter.
La ragione per cui entrambe le fonti di approvvigionamento di energia devono essere collegate all’inverter è perchè la produzione dei pannelli fotovoltaici potrebbe non essere sufficiente per alimentare il carico o addirittura instabile a causa di nuvolosità e quindi l’inverter potrà continuare ad alimentare il carico collegandosi ad un altro generatore.
Funzionamento dell’Edison V2 in Modalità Inverter Off-grid
In zone dove non è presente la rete elettrica nazionale, l’inverter solare fotovoltaico Edison V2 è un ottima soluzione per costruire un impianto fotovoltaico ad Isola in modo semplice e veloce, grazie alla presenza di un regolatore di carica presente al suo interno.
In questa modalità di funzionamento è necessario il collegamento delle batterie all’inverter in modo da fornire una stabile energia al carico e avere un sistema stabile.
Funzionamento dell’Edison V2 in Modalità UPS
In caso di possibili interruzioni della fornitura elettrica, l’Edison V2, tramite un apposita programmazione tramite i tasti sul pannello frontale o tramite computer, è capace di funzionare anche come UPS permettendo la continuità del servizio di fornitura di energia ai vostri carichi evitando situazioni spiacevoli. La commutazione dalla rete alle batterie è del tutto impercettibile evitando il fastidioso problema di spegnimento di carichi durante il loro funzionamento.
Inoltre l’inverter può essere programmato, il range di tensione in ingresso, per salvaguardare i carichi sensibili alle fluttuazioni di tensione provenienti dalla rete.
Monitoraggio e Controllo Remoto
Potrete monitorare e controllare il vostro inverter fotovoltaico Edison V2 sia in loco tramite il collegamento al vostro computer con cavi in dotazione o mediante l’utilizzo del nostro dispositivo WEB100 (opzionale) se è presente una rete WI-FI. Con Il WEB100 potete, da qualsiasi parte del mondo con il vostro tablet, computer o smartphone, controllare e monitorare tramite il web, lo stato di funzionamento del vostro inverter.
Questo inverter, non essendo certificato CEI-021, può essere utilizzato solo in impianti stand alone scollegati dalla rete.
Caratteristiche Tecniche
Modello ED50MPII
Potenza 5000VA/5000W
Potenza Inverter 5000W
Dati Input AC
Tensione AC input 230 Vac
Range di tensione programmabile 170-280 Vac (per computer)
90-280 Vac (per altri carichi)
Range di frequenza 50/60 Hz
Dati Output AC
Tensione in uscita 230VAC ±5%
Potenza Massima 10000VA
Efficienza nel picco 90% – 93%
Tempo di switching 10ms (per personal computer) / 20ms (per altri carichi domestici)
Forma d’onda Onda Sinusoidale Pura
Batteria
Tensione batteria 48Vdc
Tensione carica floating 54Vdc
Protezione di sovraccarica 63Vdc
Regolatore di Carica
Massima Potenza del Modulo FV 4000W
Range MPPT – Tensione Operativa 120-450 VDC
Corrente Massima di Carica 80 A
Massima Efficienza 98%
Consumo in Standby 2 W
Dimenisioni 100 x 300 x 440 mm
Peso 9 kg
Umidità da 5% a 95%
Temperatura di lavoro da -10°C a 50°C
Temperatura ambientale -15°C a 60°C
Made in China
