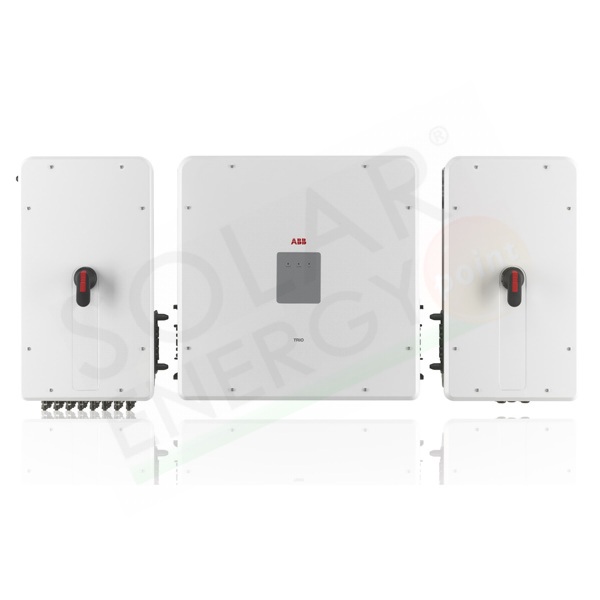

ABB TRIO 50.0 TL OUTD – Inverter di stringa trifase da 50.000 W
Il nuovo inverter TRIO-50.0 è la soluzione di stringa trifase di ABB per la realizzazione efficiente di impianti decentralizzati di grandi dimensioni, dal commerciale alle utility.
TRIO-50.0 unisce alla convenienza e alle alte prestazioni di un inverter centralizzato, la flessibilità e facilità di installazione di un inverter di stringa.
Design modulare
TRIO-50.0 ha una struttura modulare a sviluppo orizzontale per garantire il massimo della flessibilità.
I compartimenti DC e AC separabili e configurabili aumentano la facilità di installazione e manutenzione, potendo rimanere cablati in impianto separatamente al modulo inverter.
Versatilità di installazione
Il sistema di raffreddamento ad aria forzata, progettato per una semplice e veloce manutenzione, consente di beneficiare della massima versatilità di installazione permettendo il montaggio dell’inverter sia in posizione verticale che orizzontale.
Caratteristiche principali
– Topologia senza trasformatore
– Ciascun inverter è programmato con specifici standard di rete che possono essere installati direttamente sul campo
– Compartimenti DC e AC separabili e disponibili in diverse configurazioni
– Ampio intervallo di tensione in ingresso
Dati tecnici
Ingresso
Massima tensione assoluta DC in ingresso (Vmax,abs) 1000 V
Tensione di attivazione DC di ingresso (Vstart) 360…500 V (Default 420 V)
Intervallo operativo di tensione DC in ingresso (Vdcmin…Vdcmax) 0,7xVstart …950 V (min 300 V)
Tensione nominale DC in ingresso (Vdcr) 610 Vdc
Potenza nominale DC di ingresso (Pdcr) 51200 W
Numero di MPPT indipendenti 1
Intervallo MPPT di tensione DC (VMPPTmin…VMPPTmax) a Pacr 480-800 Vdc
Massima corrente DC in ingresso (Idcmax) 110 A
Massima corrente di cortocircuito di ingresso 160 A
Numero di coppie di collegamento DC in ingresso 12 o 16 (versione -SX) / 12 (versione -SY)
Tipo di connessione DC Connettore PV ad innesto rapido 3) (versione -SX e -SY)
Morsettiera a vite (versione Standard e -S)
Protezioni di ingresso
Protezione da inversione di polarità Si, da sorgente limitata in corrente
Protezione da sovratensione di ingresso – varistore Sì, 2
Protezione da sovratensione di ingresso – scaricatore per barra DIN (versioni -SX) -SX: Tipo 2; -SY: Tipo 1+2
Controllo di isolamento In accordo alla normativa locale
Caratteristiche sezionatore DC (versione con sezionatore DC) 200 A / 1000 V
Caratteristiche fusibili (ove presenti) 15 A / 1000 V
Uscita
Tipo di connessione AC alla rete Trifase (3W+PE o 4W+PE)
Potenza nominale AC di uscita (Pacr @cosφ=1 ) 50000 W
Potenza massima AC di uscita (Pacmax @cosφ=1) 50000 W
Potenza apparente massima (Smax) 50000 VA
Tensione nominale AC di uscita (Vac,r) 400 V
Intervallo di tensione AC di uscita 320…480 V 1)
Massima corrente AC di uscita (Iac,max) 77 A
Contributo alla corrente di corto circuito 92 A
Frequenza nominale di uscita (fr) 50 Hz / 60 Hz
Intervallo di frequenza di uscita (fmin…fmax) 47…53 Hz / 57…63 Hz 2)
Fattore di potenza nominale e intervallo di aggiustabilità > 0.995; 0…1 induttivo/capacitivo con massima Smax
Distorsione armonica totale di corrente < 3%
Tipo di connessioni AC Morsettiera a vite, pressa cavo PG42
Protezioni di uscita
Protezione anti-islanding In accordo alla normativa locale
Massima protezione da sovracorrente AC 100 A
Protezione da sovratensione di uscita – varistore Sì, 4
Protezione da sovratensione di uscita – scaricatore per barra DIN (versioni -SX) 4, Tipo 2
Prestazioni operative
Efficienza massima (ηmax) 98.30%
Efficienza pesata (EURO/CEC) 98.0% / –
Comunicazione
Monitoraggio remoto VSN300 Wifi Logger Card (opz.), VSN700 Data Logger (opz.)
Monitoraggio locale wireless VSN300 Wifi Logger Card (opz.)
Interfaccia utente LEDs
Interfaccia comunicazione 2 (RS485)
Ambientali
Temperatura ambiente -25…+60°C/ -13…140 °F con derating 50 °C /122 °F
Umidità relativa 4%… 100% con condensa
Pressione di emissione acustica, tipica 75 dB(A) @1 m
Massima altitudine operativa senza derating 2000 m / 6560 ft
Fisici
Grado di protezione ambientale IP65 (IP54 per sezione di raffreddamento)
Sistema di raffreddamento Aria forzata
Dimensioni (H x L x P) 725 mm x 1491 mm x 315 mm / 28.5” x 58.7” x 12.4”
Peso 95 kg / 209 lbs totali, 66 kg / 145 lbs modulo di potenza, 15 kg / 33 lbs per
wiring box AC (full optional), 14kg / 31 lbs per wiring box DC (full optional)
Sistema di montaggio Staffe a parete, supporto orizzontale
Sicurezza
Livello di isolamento Senza trasformatore
Certificazioni CE
Norme EMC e di sicurezza IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-3,
EN 61000-3-11, EN 61000-3-12
Norme di connessione alla rete
(verificare la disponibilità tramite il canale di vendita)
CEI 0-21, CEI 0-16, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G59/3,
EN 50438 (not for all national appendices), RD 1699, RD 413, RD 661,
P.O. 12.3, AS 4777, BDEW, NRS-097-2-1, MEA, PEA, IEC 61727,
IEC 60068, IEC 61683, VFR-2014, IEC 62116
Modelli disponibili
Modulo di conversione TRIO-50.0-TL-OUTD-POWER MODULE
Opzioni DC wiring box
Ingresso DC con morsettiera a vite DCWB-TRIO-50.0-TL-OUTD
Ingresso DC con morsettiera a vite + sezionatore DC DCWB-S-TRIO-50.0-TL-OUTD
12 ingressi con connettori PV ad innesto rapido + fusibili + sezionatore DC + scaricatori Tipo 2 DCWB-SX-TRIO-50.0-TL-OUTD/12 INPUTS
16 ingressi con connettori PV ad innesto rapido + fusibili + sezionatore DC + scaricatori Tipo 2 DCWB-SX-TRIO-50.0-TL-OUTD/16 INPUTS
12 ingressi con connettori PV ad innesto rapido + fusibili + sezionatore DC + scaricatori Tipo 1+2 DCWB-SY-TRIO-50.0-TL-OUTD
Opzioni AC wiring box
Uscita AC con morsettiera a vite ACWB-TRIO-50.0-TL-OUTD
Uscita AC con morsettiera a vite + sezionatore AC ACWB-S-TRIO-50.0-TL-OUTD
Uscita AC con morsettiera a vite + sezionatore AC + scaricatori Tipo 2 ACWB-SX-TRIO-50.0-TL-OUTD
