Descrizione
Kit fissaggio completo per 6 moduli fotovoltaici tetto a falda con vite per calcestruzzo (larghezza massima 1 mt)
Kit struttura per tetto a falda con tegola o coppo in calcestruzzo per 6 pannelli solari fotovoltaici.
In particolare, il kit KSVC6 è formato da 48 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore
Il kit è formato da:
– 4 Profilo longherone in alluminio da 3,15mt.
– 2 Barretta di allineamento longherone
– 14 Piastrina per elementi filettati M10 in acciaio inox
– 4 Morsetto finale con blocchetto eccentrico a vite
– 10 Morsetto centrale con blocchetto eccentrico a vite
– 14 Vite autofilettante doppio filetto per calcestruzzo

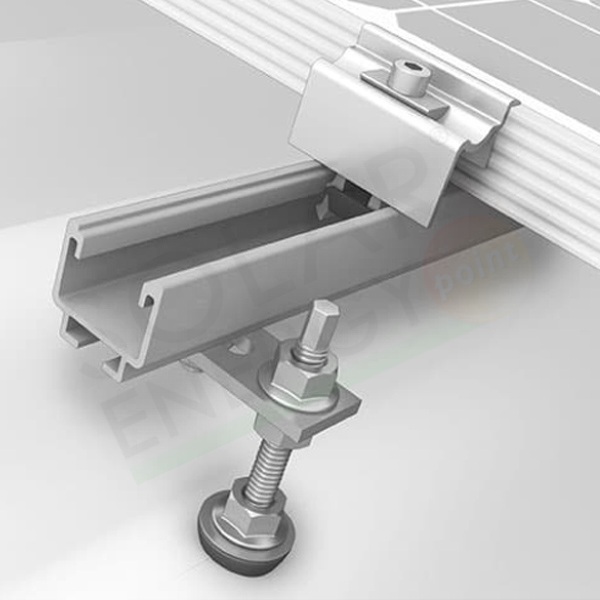

Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.
Le fasi di montaggio del kit KSVC6 sono le seguenti:
1. Forare, con diametro opportuno, le 14 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 14 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;
3. Inserire le 14 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all’altezza desiderata;
4. Unire i 4 profili tra loro, mediante le 2 barrette di allineamento, in modo da ottenere due longheroni di circa 6,30 mt ciascuno;
4. Fissare sulle piastrine i 2 profili longherone ricavati, in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente i 6 pannelli fotovoltaici sui profili e bloccare le parti esterne con i 4 morsetti finali e quelle centrali con i 10 morsetti centrali.
