Descrizione
Kit fissaggio completo per 2 moduli fotovoltaici tetto a falda con vite per calcestruzzo
Kit struttura per tetto a falda con tegola o coppo in calcestruzzo per 2 pannelli solari fotovoltaici.
In particolare, il kit KSVC2 è formato da 20 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

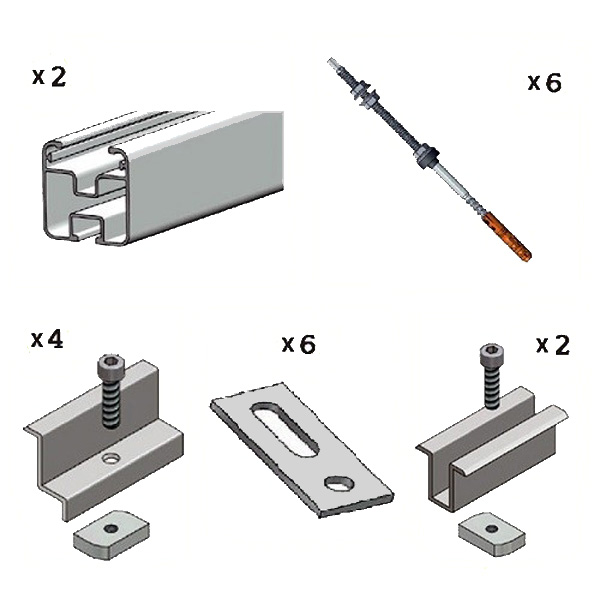

Il kit è formato da:
– 2 Profilo longherone in alluminio da 3,15 mt.
– 6 Vite autofilettante doppio filetto per calcestruzzo
– 4 Morsetto finale con blocchetto eccentrico a vite
– 6 Piastrina M10 per elementi filettati in acciaio inox
– 2 Morsetto centrale con blocchetto eccentrico a vite
Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.

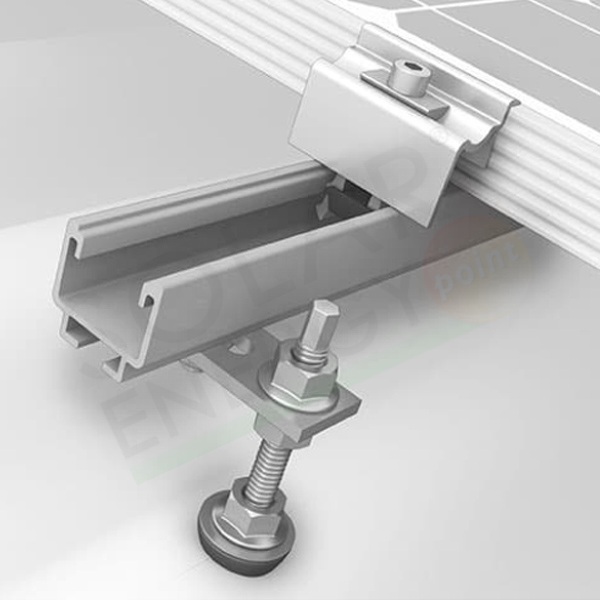

Le fasi di montaggio del kit KSVC2 sono le seguenti:
1. Forare, con diametro opportuno, le 6 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 6 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;
3. Inserire le 6 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all’altezza desiderata;
4. Fissare i 2 profili sulle piastrine in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente i 2 pannelli fotovoltaici sui profili e bloccare le parti esterne con i 4 morsetti finali e la parte centrale con i 2 morsetti centrali.
