Descrizione
Kit fissaggio completo per 1 modulo fotovoltaico tetto a falda con vite per calcestruzzo
Kit struttura per tetto a falda con tegola o coppo in calcestruzzo per 1 pannello solare fotovoltaico.
In particolare, il kit KSVC1 è formato da 13 semplici pezzi ed è facilmente montabile senza, necessariamente, essere un esperto installatore

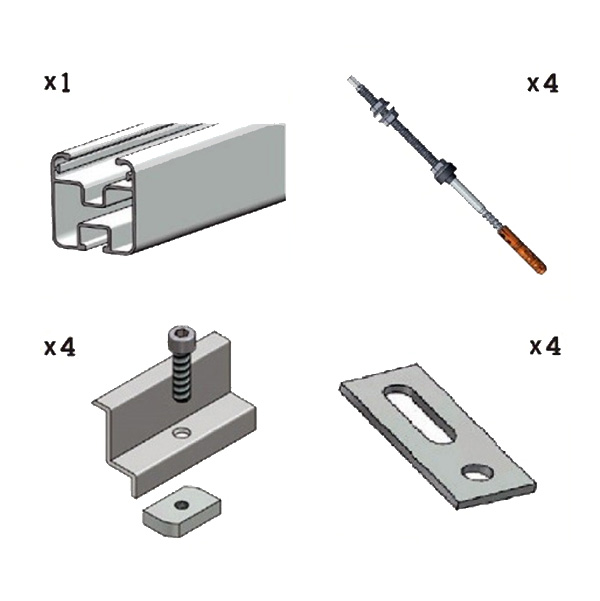

Il kit è formato da:
– 1 Profilo longherone in alluminio da 3,15 mt.
– 4 Vite autofilettante doppio filetto per calcestruzzo
– 4 Piastrina M10 per elementi filettati in acciaio inox
– 4 Morsetto finale con blocchetto eccentrico a vite
Questo kit di staffaggio serve a fissare i moduli su tetti a falda con tegole o coppi.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.
Le fasi di montaggio del kit KSVC1 sono le seguenti:
1. Forare, con diametro opportuno, le 4 tegole che si trovano esattamente sul punto di fissaggio delle viti autofilettanti, per permettere alle stesse di fuoriuscire;
2. Fissare le 4 viti autofilettanti per calcestruzzo nei punti prestabiliti ed inserire le tegole precedentemente forate, in modo da far fuoriuscire la parte estrema delle viti stesse;

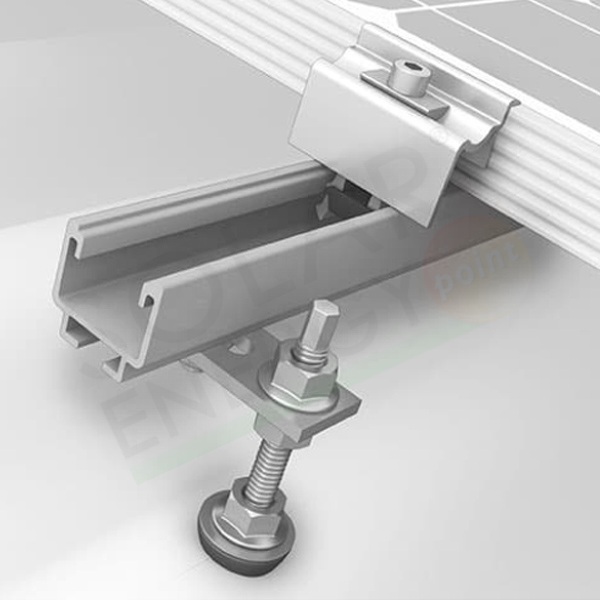

3. Inserire le 4 piastrine per elementi filettati sulle rispettive viti autofilettanti bloccandole fra i due dadi flangiati, presenti alle estremità di ognuna, all’altezza desiderata;
4. Tagliare il profilo in due parti uguali e fissarle sulle piastrine in modo da ottenere due sbarre parallele equidistanti;
5. Appoggiare delicatamente il pannello fotovoltaico sui profili e bloccare il tutto con i 4 morsetti finali.
