Descrizione
Kit fissaggio completo per 4 moduli fotovoltaici su tetto piano

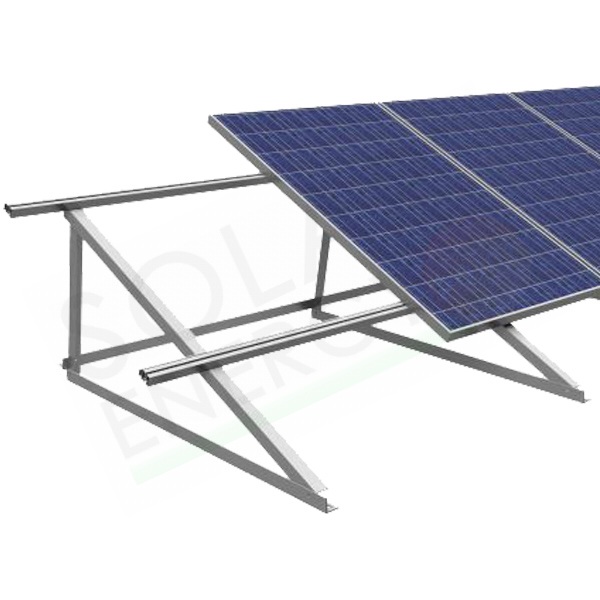

Kit struttura di sostegno per il montaggio e l’installazione su tetto piano di 4 pannelli solari fotovoltaici.

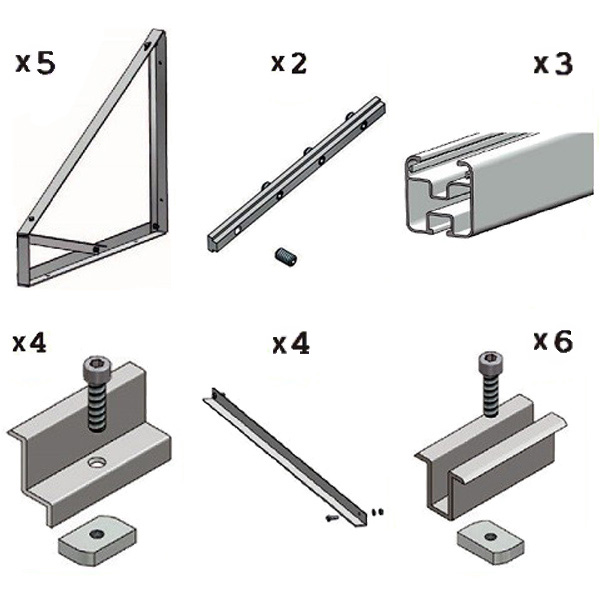

Il kit per installare 4 pannelli fotovoltaici su tetto piano è formato da:
– 5 Supporto triangolare 30° senza zavorra
– 2 Barretta di allineamento longherone
– 3 Profilo longherone in alluminio da 3,15 mt.
– 4 Morsetto finale con blocchetto eccentrico e vite
– 4 Staffa di rinforzo controvento in alluminio per supporti fissi triangolari tetto piano
– 6 Morsetto centrale con blocchetto eccentrico e vite
Questo kit di staffaggio serve a fissare i moduli su tetti piani.
La sua installazione è semplice e veloce, infatti l’alluminio permette una maneggevolezza notevole con un peso totale molto basso.
Le fasi di montaggio del kit di supporto per tetto piano sono le seguenti:
1. Fissare sulla superficie piana del tetto i 5 supporti triangolari equidistanti fra loro;
2. Tagliare 1 profilo in due parti uguali ed unirle, mediante le 2 barrette di allineamento ai 2 profili interi, ottenendo due longheroni di circa 4,80 mt ciascuno
3. Fissare i 2 profili longherone ricavati sui supporti precedentemente montati, in modo da ottenere due sbarre parallele equidistanti;
4. Appoggiare delicatamente i 4 pannelli fotovoltaici sui profili e bloccare il tutto con i 4 morsetti finali e i 6 morsetti centrali;
4. Fissare sul retro dei supporti triangolari i 4 controvento collegando, rispettivamente, la parte superiore del supporto che precede con quella inferiore di quello che segue, fino ad ottenere tre diagonali consecutive.
